Convoyeur à chaîne

Convoyeur à chaîne Convoyeur à chaîne Convoyeur à chaîne Convoyeur à chaîne Convoyeur à chaîne Convoyeur à chaîne



Descriptif

Un convoyeur à chaîne idéal pour transporter de manière efficace votre RTM dés la sortie de votre mélangeur.

  • De conception simple pour un minimum d’entretien
  • Fabriqué entièrement en acier galvanisé
  • Garantie pièces et main d’œuvre 2 ans disponible en option
  • Plusieurs dimensions disponibles pour s’adapter à tous les besoins

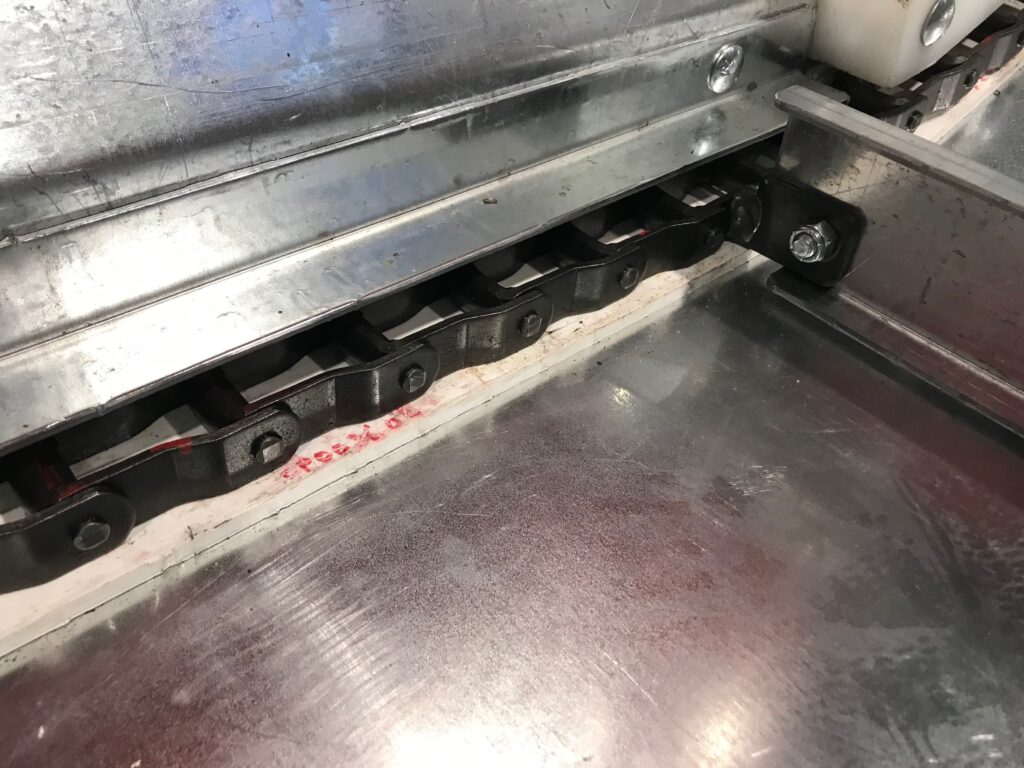

  • Chaînes montées sur un support en UHMW – réduit le bruit et allonge la durée de vie
  • Plusieurs options disponibles:
    • couvercle de section
    • couvercle d’unité d’entrainement
    • trémie de chargement ou déchargement
    • joint fixe ou flexible

Dessins techniques

Convoyeur à Chaine - vue transversaleConvoyeur à Chaine - vue du dessus

Données techniques

Section

Longueur de 1 (0.30 m), 2 (0.60 m), 4 (1.22 m) et 8 (2.43 m) pieds

Moteur

Moteur de 2HP ou 3HP (240 volts 60 Hz ou 600 volt 60 Hz)

Section coudée

Joint flexible vers le bas ou vers le haut de 0 à 35 degrés Joint fixe vers le haut de 35 degrés

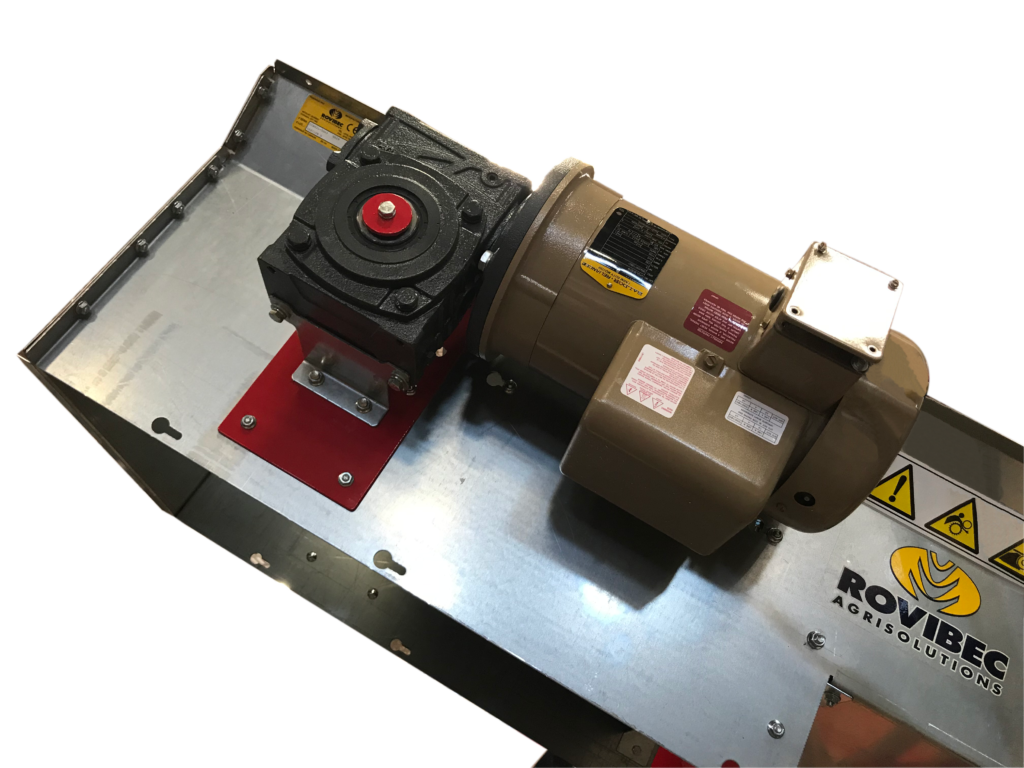

Mécanisme d'entraînement

Réducteur 10:1 ou 15:1 (2HP, 3HP ou 5HP)

Dimension de la tête d'entraînement

49" (124.5 cm)

Dimension de la base

23.9" (60.7 cm)

Dimension du mécanisme d'entraînement

72" (183 cm)

Chaîne

Chaîne de type 662H

Largeur

Disponible en 18" (45.7 cm) et 24" (60.9 cm)

Longueur maximale

140 pieds (42.7m)*

Angle d'installation maximal

Angle de 45 degrés*

Distance maximale entre les supports

8 pieds (2.43 m)*

*Ces valeurs peuvent être corrigées en fonction de la configuration (élévation, moteur...) et autres données techniques.
